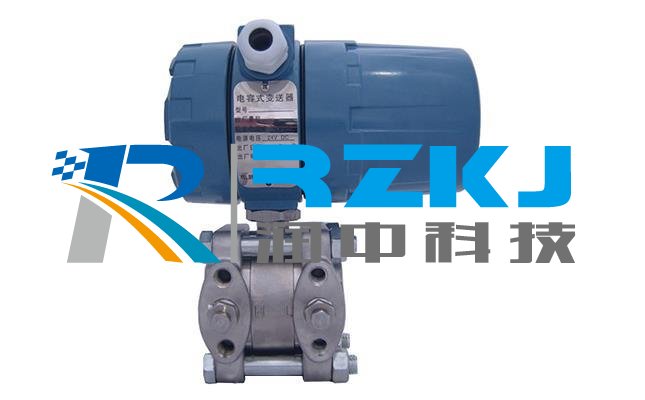

比較常用的1151壓力變送器為二線制儀表，電源與信號合用兩根導線。接線時，將標有“接線”側的蓋子擰開，上部標有SIGNAL(信號)的兩個端子接電源，下部標有TEST(測試)的兩個端子接內阻小于10的電流表，也可不接。為防止二極管燒壞，可將兩個測試端子短接。圖3-21所示為儀表校驗時的接線圖。電源一般為24V，但可以在12-45V范圍內調整。如果是12V供電，則不能帶負載，否則變送器就不能正常工作；如果是45V供電，則可以帶1650的負載。電源電壓不能超過45V，超過了就會損壞電路。當供電為24V,負載為500時，讀數靈敏度*高。

1151壓力變送器輸出信號的測量可以用電流表，也可以用數字電壓表。一般用電壓表，若用電流表，萬一接線錯誤容易把電流表燒壞。用電壓表時，要在回路內中接一個250的標準電阻R,然后再把電壓表接在電阻兩端，測出電壓后再算出電流值。

按接線圖接好線。從1151壓力變送器引壓口通入壓力信號，讀出儀表示值，然后計算出儀表的誤差與回差，并確定合格與否。在變送器輸入差壓為零時，調零點螺釘，使輸出電流為4mA。給變送器加滿量程的差壓信號，調整量程螺釘，使輸出電流為20mA。

1151壓力變送器零點和量程需反復調整，直到滿足準確度要求為止。然后將變送器差壓范圍分為5等份，按0、25%、50%、75%、l00%逐點輸入相應的差壓值，怎變送器的輸出電流為4mA、8mA、12mA、16mA、20mA，其誤差應小于基本誤差。如果超過允許范圍，應重新進行上述各項的調整，若線性不合格，則應進行線性調整。     零點、量程、阻尼時間、遷移調整方法和步驟，明確1151電容式變送器安裝要求和安裝注意事項，

1151壓力變送器零點和量程調整
1151壓力變送器的零點和量程調整螺釘位于電氣殼體的銘牌下面。零點螺釘?shù)纳厦鏄?biāo)有字母Z,量程螺釘?shù)纳戏綐?biāo)有字母R,移開銘牌即可進行調校,調零點時，量程不受影響，但調整量程會影響零點，影響零點的大小為量程調整的1/5。為了補償這個影響，*簡單的方法是超調25%。例如要求變送器的使用范圍為0～15.2kPa，現在0輸入時，輸出4mA；15.2kPa輸入時，輸出19.8mA。通過調整量程，使輸出為19.8+(20.0-19.8)×1.25=20.05(mA)，即比實際量程多調了0.05mA，正好是量程增加量20.05-19.8=0.25(mA)的1/5，這樣再把零點調至4mA，量程就正確了。零點和量程調整中有機械間隙，改變調整方向時會出現死區，因此在反向調整之前，應有意超調。

1151壓力變送器零點遷移
零點遷移的調整方法是改變接插件的位置，它在1151壓力變送器放大板元件一面。變送器遷移時先把儀表的電源停掉，把板拔下來，然后再改變接插件位置。變送器遷移插座共有三個位置，中間位置為無遷移，插在字母E處為負遷移，插在字母S處為正遷移。1151在出廠之前，廠家已將線性調整在*佳位置，所以用戶一般不需要輕易調整。萬一線性誤差太大，需要調整的方法如下：

1、輸入所凋量程的中間值壓力，記下輸出信號的理論值和實際值之間的偏差；

2、用6乘量程下降的系數，再乘記下的偏差。量程下降系數=*大量程/調校量程。例如，1151壓力變送器的*大測量范圍為186.8kPa，現在實際使用范圍為40kPa，即量程下降系數為186.8/40=4.67。當輸入20kPa時，實際輸出電流為11.95mA,則比理論值12mA少了0.05mA.所以在調整線性電位器時，應使?jié)M量程時輸出增加0.05×6×4.67=1.4(mA)，然后再調零點和量程，直至符合要求為止。線性調整電位器在放大器板的焊接面，卸開電路板側的后蓋，即可進行調整。


1151壓力變送器阻尼時間調整
阻尼時間調整在線性調整電位器旁邊，逆時針轉動，阻尼時間減少；順時針轉動，阻尼時間增加。1151壓力變送器膜盒內充硅油的變送器時間常數在0.4-1.67s之間，充氟油的變送器時間常數在1.1-2.7s之間。

1151壓力變送器的安裝要求
1、1151壓力變送器的安裝一般采取“大分散，小集中”的原則，盡量布置在靠近取源部件和便于維修的地方，或選擇變送器安裝地點與測點距離在3～45m的范圍內。
2、安裝地點應避開劇烈振動和電磁場，周圍應無腐蝕性介質存在，環境溫度應小于55，環境相對濕度應不超過80%。
3、當被測介質為氣體時，為避免因凝結液堵塞儀表管或進入1151壓力變送器引起測量誤差，變送器應裝在高于取源部件的地方。對爐膛負壓和凝汽器真空測量，要求變送器安裝在高于測點的地方。
4、當被測介質為液體或蒸汽時，為避免因儀表管路內存在氣泡而引起測試誤差，1151壓力變送器應裝在低于取源部件的地方。
5、對有防凍和防雨要求的變送器，應裝在保溫箱或保護箱內，導管引入處應密封，一般可用接頭密封。排污閥必須安裝在箱外。

1151壓力變送器安裝時的注意事項
1、壓力變送器變送器應該避免安裝在有劇烈振動、附近有強烈熱源或有大量腐蝕性介質的環境中。
2、壓力變送器變送器的引壓管要有足夠的口徑，內徑不應小于8mm。
3、壓力變送器變送器的引壓管應盡可能短，并且需要有一定的傾斜度，不可忽高忽低，以利排除凝結水或氣體，傾斜度不小于1：12。
4、壓力變送器變送器安裝時，應使測量膜片處于垂直位置，否則會產生零位誤差。此誤差可通過調零校正消除，對量程無影響。
5、信號線不需要屏蔽，用雙絞線效果*好，但信號線不要與其他電源線一起通過導線管或明線槽，也不可在大功率設備附近穿過。
6、差壓變送器的兩引壓管里液壓頭應保持平衡，引壓管應處于相同的環境溫度。
